Festool Lochreihenbohr-Set LR 32-SYS für präzise Lochreihen im 32 mm Raster
- Komplettset zum Herstellen von Lochreihen mit Festool Oberfräsen im exakten 32 mm Raster
- Lochreihen mit Bohrdurchmesser 5 mm sowie Beschlagbohrungen Ø 35 mm möglich
- Zentrierdorn und gefederte Positionierungswippe für sicheres Arbeiten
- Feineinstellung des Führungsspiels und zusätzlicher Handgriff an der Führungsplatte
- Inklusive Schraubzwingen FSZ 120 und Längenanschlag für stabile Befestigung
- Alles griffbereit im Systainer SYS3 M 112, kompatibel mit allen Systainer-Generationen
Produktbeschreibung
Das Festool Lochreihenbohr-Set LR 32-SYS ist die komplette Lösung, um mit einer Festool Oberfräse exakte Lochreihen im standardisierten 32 mm Rasterabstand zu erzeugen. Lochreihen entstehen klassisch mit einem Bohrabstand von 32 mm und einem Lochdurchmesser von 5 mm oder 3 mm und dienen zur Aufnahme von Fachbodenträgern, Rückwandhaltern und Beschlägen im Möbel- und Innenausbau.

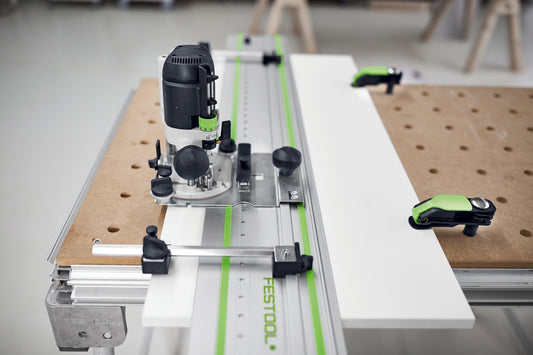

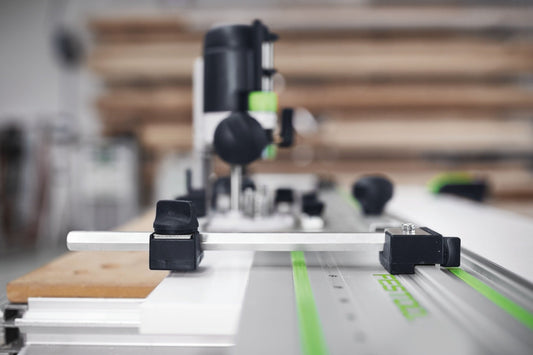

Zusammen mit der Lochreihen-Führungsschiene FS 1400/2-LR 32 oder FS 2424/2-LR 32 entsteht das vollständige LR 32 System. Die Führungsschiene lässt sich über zwei Seitenanschläge mit Anschlagreiter schnell und parallel zum Werkstück ausrichten. Der Längsanschlag positioniert die Schiene präzise mit 9, 5, 16 oder 32 mm Randabstand in Längsrichtung.

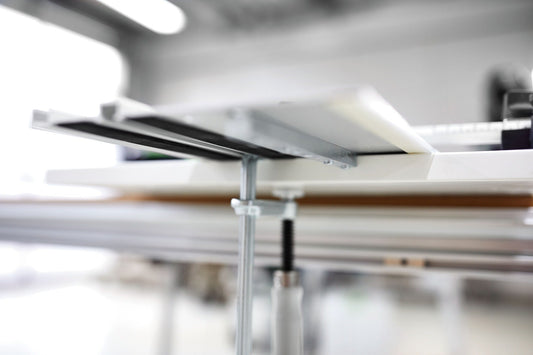

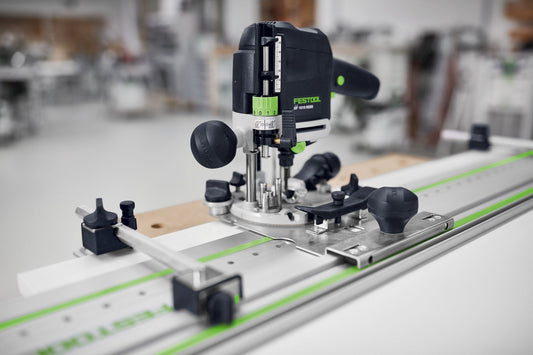

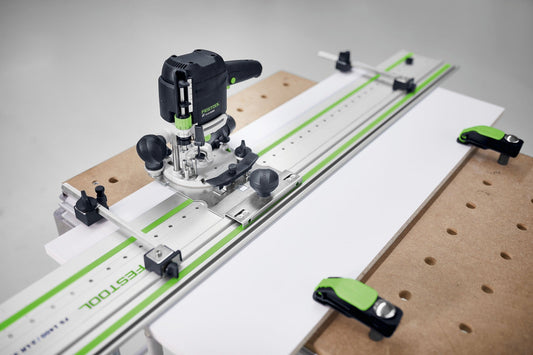

Während des Fräsens sorgt der Zentrierdorn für die perfekte Zentrierung der Oberfräse auf der Führungsplatte. Die gefederte Positionierungswippe ermöglicht eine effektive Bedienung beim Bohren der Lochreihe. Über die Feineinstellung des Führungsspiels und den zusätzlichen Handgriff an der Führungsplatte ist die Oberfräse jederzeit sauber geführt. Die mitgelieferten Führungsschienenzwingen sichern die Schiene zuverlässig am Werkstück.
Technische Daten
| Merkmal |
Wert |
| Lochabstand |
32 mm |
| Länge der Lochreihe (ohne Verlängerung) |
1400 mm bzw. 2424 mm (je nach Führungsschiene) |
| Einstellbereich Seitenanschlag |
0 bis 110 mm |
| Lochdurchmesser Lochreihe |
5 mm (auch 3 mm möglich) |
| Beschlagbohrer |
Ø 35 mm (HW) |
| Geeignete Oberfräsen |
OF 900, OF 1000, OF 1010, OF 1010 R, OF 1400 |
| Packungsinhalt |
1 Stück |
| Systainer |
SYS3 M 112 |
| Produkttyp |
Zubehör |
| Artikelnummer |
FT576799 |
Anwendungsbereiche
- Erstellen von Lochreihen im 32 mm Abstand für Fachbodenträger
- Bohren von Aufnahmen für Rückwandhalter und Beschläge
- Bohren von Topfbandbeschlägen mit Ø 35 mm
- Möbel- und Innenausbau, Korpusfertigung und Schrankbau
Lieferumfang
- Führungsplatte
- Zentrierdorn
- HW-Beschlagbohrer Ø 35 mm
- HW-Dübelbohrer Ø 5 mm (Dachform)
- HW-Dübelbohrer Ø 5 mm (mit Zentrierspitze und Vorschneider)
- 2 Seitenanschläge mit Anschlagreiter
- Schraubzwingen FSZ 120 (2 Stück)
- Längenanschlag
- Schraubendreher SW 5
- Systainer SYS3 M 112
Vorteile auf einen Blick
- Komplettset mit allen wichtigen Beschlagsbohrern im Systainer
- Exakte Lochreihen im genormten 32 mm Rasterabstand
- Schnelles paralleles Ausrichten über zwei Seitenanschläge mit Anschlagreiter
- Feineinstellung des Führungsspiels für präzise Fräsergebnisse
- Sichere Fixierung durch mitgelieferte Führungsschienenzwingen FSZ 120
- Systainer SYS3 M 112 koppelbar mit Absaugmobilen und weiterem Systemzubehör
Häufige Fragen (FAQ)
Mit welchen Oberfräsen ist das LR 32-SYS einsetzbar?
Das Set ist für die Festool Oberfräsen OF 900, OF 1000, OF 1010, OF 1010 R und OF 1400 im Lochreihensystem FS-LR 32 ausgelegt.
Ist eine Führungsschiene im Lieferumfang enthalten?
Nein, die Lochreihen-Führungsschiene FS 1400/2-LR 32 oder FS 2424/2-LR 32 ist nicht enthalten und muss zusätzlich für das vollständige LR 32 System bezogen werden.
Welche Lochdurchmesser lassen sich mit dem Set bohren?
Lochreihen werden klassisch mit 5 mm oder 3 mm Lochdurchmesser ausgeführt. Für Beschläge wie Topfbänder ist zusätzlich ein HW-Beschlagbohrer Ø 35 mm enthalten.
Welche Randabstände lassen sich einstellen?
Über den Längenanschlag lässt sich die Führungsschiene mit den Randabständen 9, 5, 16 oder 32 mm präzise in Längsrichtung positionieren.
In welchem Systainer wird das Set geliefert?

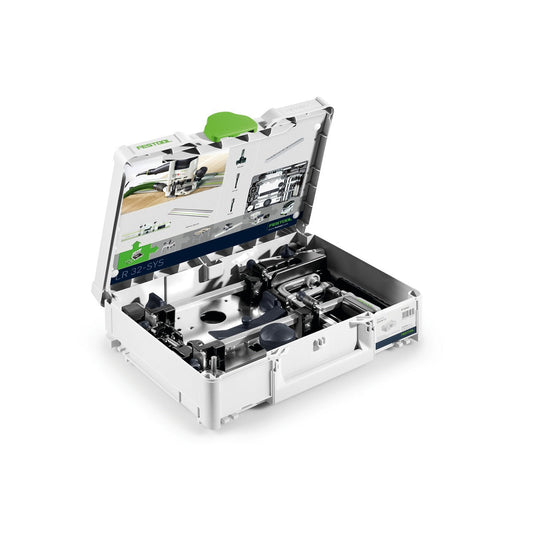

Das gesamte Lochreihenbohr-Set ist im Systainer SYS3 M 112 organisiert, der mit allen Systainer-Generationen und Absaugmobilen koppelbar ist.
Jetzt das Festool Lochreihenbohr-Set LR 32-SYS für präzise Lochreihen im 32 mm Raster online bestellen.
