Festool Seitenanschlag für präzises Fräsen parallel zur Werkstückkante
- Parallelführung der Oberfräse entlang der Werkstückkante
- Feineinstellung für millimetergenaues Nachjustieren
- Vier Ausführungen passend zu unterschiedlichen Festool Oberfräsen und zum Lochreihensystem LR 32
- Modelle für OF 1400 und OF 2200 mit Absaughaube für Schlauchanschluss
- SA-OF 1010/MFK mit zentraler Klemmung und werkzeuglos einstellbaren Führungsbacken
- SA-LR 32 mit Anschlagreiter und Nonius-Feineinstellung im Zehntelmillimeterbereich
Produktbeschreibung

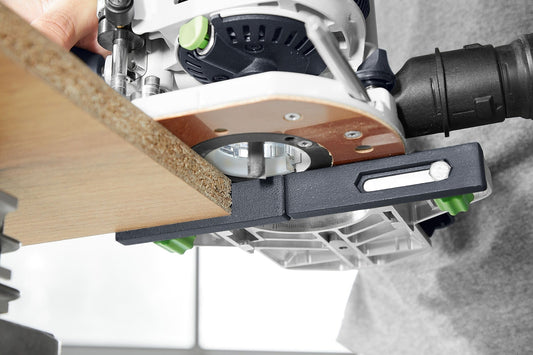

Der Festool Seitenanschlag ist die passende Lösung, wenn Fräsarbeiten exakt parallel zu einer Werkstückkante ausgeführt werden sollen. Über zwei Führungsstangen wird der Anschlag mit der Oberfräse verbunden und ermöglicht damit ein sauberes, gleichmäßiges Frässergebnis entlang von Kanten, Falzen oder Rückwandnuten. Die Feineinstellung sorgt für ein präzises Nachjustieren der Position.

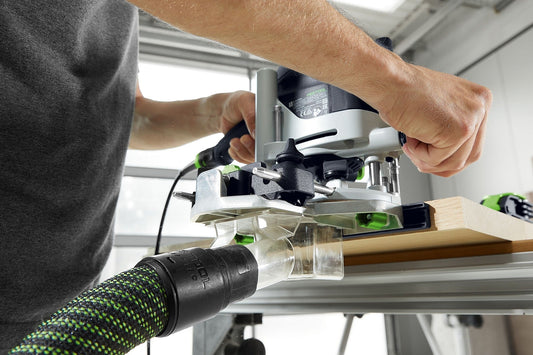

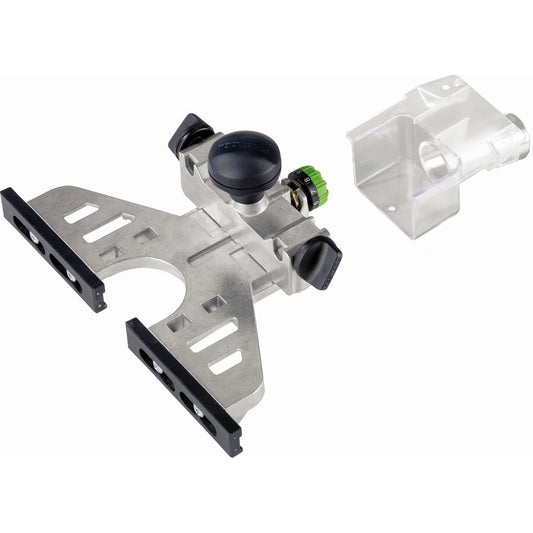

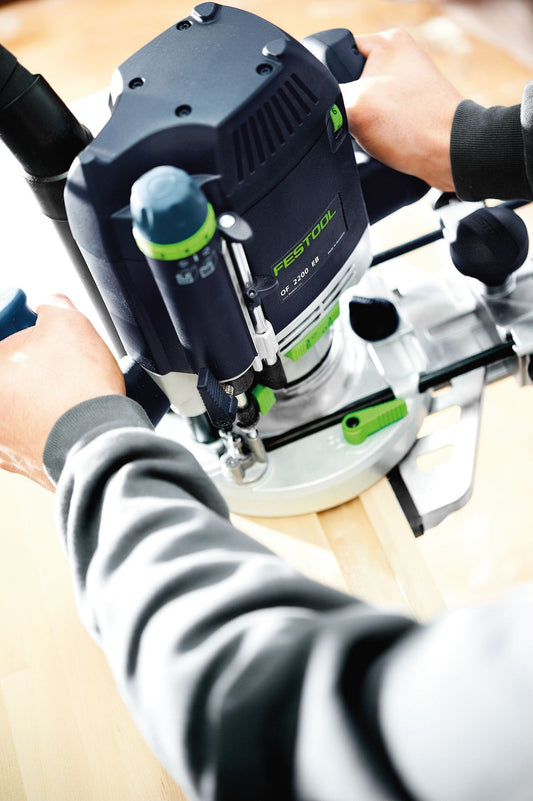

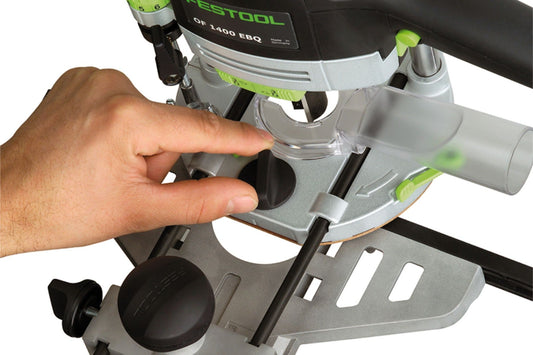

Je nach Oberfräse stehen unterschiedliche Ausführungen zur Verfügung. Die Modelle SA-OF 1400 und SA-OF 2200 sind speziell auf die jeweilige Festool Oberfräse abgestimmt und werden mit Feineinstellung und Absaughaube ausgeliefert. Die Absaughaube erlaubt einen Schlauchanschluss unterhalb des Seitenanschlages und sorgt damit für sauberes Arbeiten.

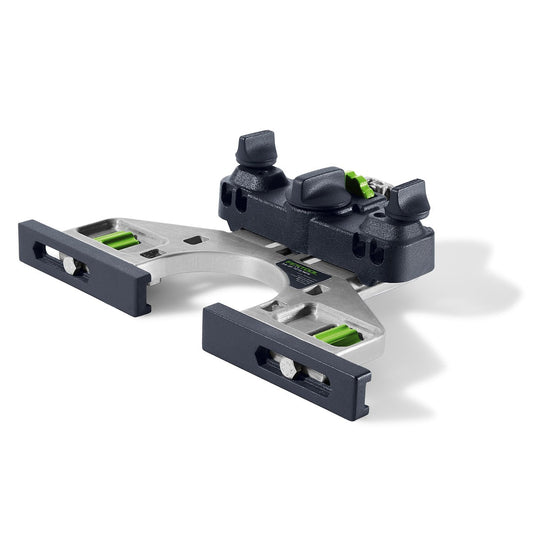

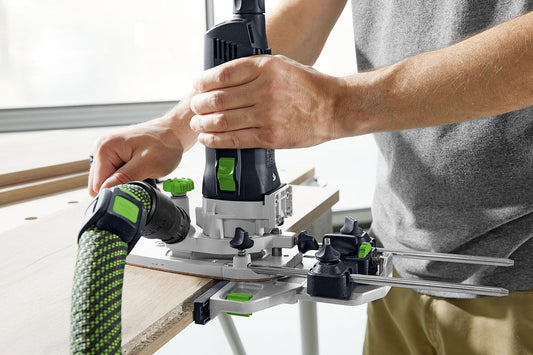

Der SA-OF 1010/MFK passt zu den kompakteren Oberfräsen OF 900, OF 1000, OF 1010, OF 1010 R sowie zu den Kantenfräsen MFK 700 und MFKC 700. Die zentrale Klemmung und die werkzeuglos verstellbaren Führungsbacken machen den Anschlag schnell einsatzbereit. Eine robuste Druckgusskonstruktion sichert die Genauigkeit beim Fräsen. Der SA-LR 32 ist hingegen Teil des Lochreihensystems und dient dazu, die Führungsschiene FS 2424/2-LR 32 schnell und parallel an der Werkstückkante auszurichten.
Technische Daten
| Produkttyp |
Zubehör |
| Produktgruppe |
Fräsen / Zubehör für Oberfräsen |
| Packungsinhalt |
1 Stück |
| Abmessungen SA-OF 1010/MFK (L x B x H) |
15,0 x 19,8 x 6,7 cm |
| Anzahl Ausführungen |
4 |
Verfügbare Ausführungen im Überblick
| Ausführung |
Passend für |
Ausstattung |
Einsatzbereich |
| SA-OF 1400 |
OF 1400 |
Feineinstellung, Absaughaube, ohne Stangen |
Fräsen parallel zur Werkstückkante |
| SA-OF 2200 |
OF 2200 |
Feineinstellung, Absaughaube, ohne Stangen ST-OF 2200/2 |
Fräsen parallel zur Werkstückkante |
| SA-OF 1010/MFK |
OF 900, OF 1000, OF 1010, OF 1010 R, MFK 700, MFKC 700 |
Feineinstellung, zentrale Klemmung, werkzeuglos einstellbare Führungsbacken, inkl. Führungsstangen |
Fräsen parallel zur Kante, Rückwandnuten, Falz fräsen |
| SA-LR 32 |
OF 900, OF 1000, OF 1010, OF 1400 im Lochreihensystem FS-LR32 |
Anschlagreiter, Nonius-Feineinstellung, werkzeuglose Montage |
Lochreihen im 32 mm Abstand, Bohren von Beschlägen wie Topfbändern |
Wichtiger Hinweis zur Variante SA-LR 32

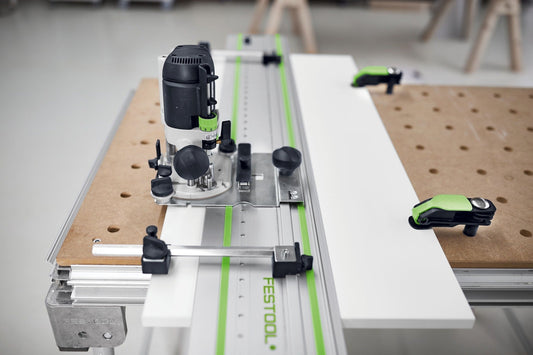

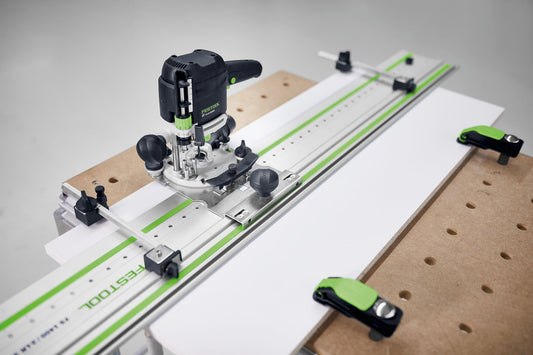

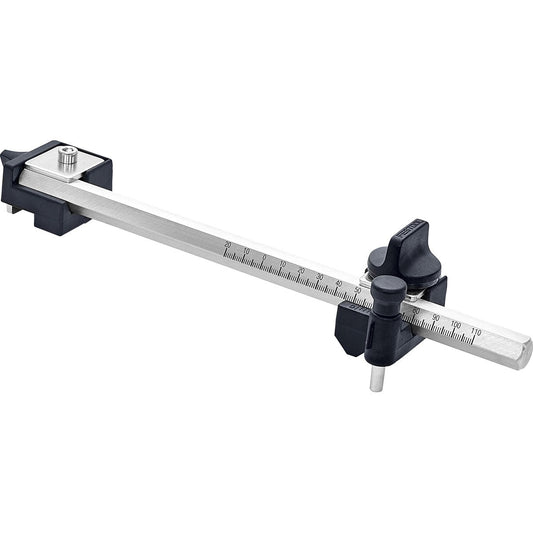

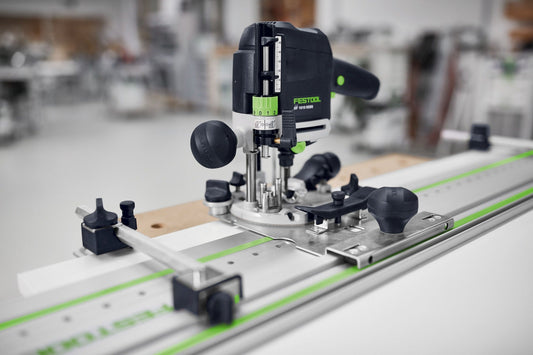

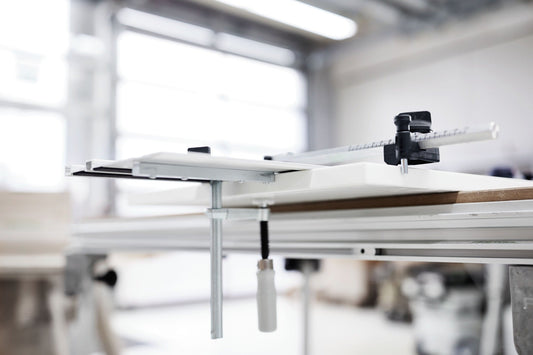

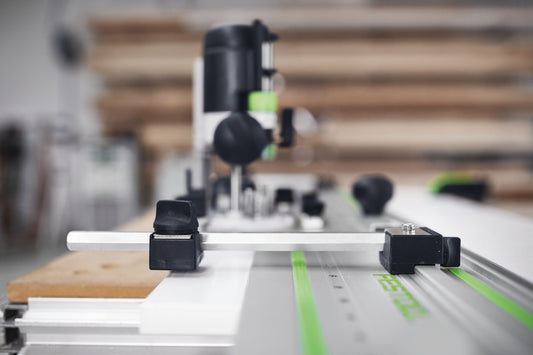

Der Festool Seitenanschlag SA-LR 32 unterscheidet sich deutlich von den übrigen Ausführungen. Er dient nicht dem direkten parallelen Führen der Oberfräse entlang einer Kante, sondern ist Teil des Lochreihensystems LR 32. Er richtet die Führungsschiene parallel zur Werkstückkante aus und positioniert sie mittels Anschlagreiter exakt an Werkstück und Schiene. Die Feineinstellung erfolgt hier über einen Nonius im Zehntelmillimeterbereich. Wer einen klassischen Parallelanschlag für freihändiges Fräsen sucht, wählt eine der Ausführungen SA-OF 1400, SA-OF 2200 oder SA-OF 1010/MFK.
Anwendungsbereiche
- Fräsen parallel zur Werkstückkante mit Festool Oberfräsen
- Herstellen von Rückwandnuten
- Falz fräsen entlang einer Kante
- Erstellen von Lochreihen im 32 mm Abstand (SA-LR 32)
- Bohren von Beschlägen wie Topfbändern (SA-LR 32)
Lieferumfang
- 1 Festool Seitenanschlag in gewählter Ausführung
- SA-OF 1010/MFK inklusive Führungsstangen
- SA-OF 1400 und SA-OF 2200 ohne Stangen (Stange ST-OF 2200/2 separat erhältlich)
Vorteile auf einen Blick
- Exaktes paralleles Fräsen entlang von Werkstückkanten
- Millimetergenaue Feineinstellung für präzises Nachjustieren
- Absaughaube bei SA-OF 1400 und SA-OF 2200 für sauberes Arbeiten
- SA-OF 1010/MFK mit robuster Druckgusskonstruktion und werkzeuglos einstellbaren Führungsbacken
- SA-LR 32 mit Nonius-Feineinstellung im Zehntelmillimeterbereich
- Passende Ausführung für nahezu jede Festool Oberfräse verfügbar
Häufige Fragen (FAQ)
Welche Ausführung passt zu welcher Festool Oberfräse?
SA-OF 1400 ist für die OF 1400 vorgesehen, SA-OF 2200 für die OF 2200. Der SA-OF 1010/MFK passt zu OF 900, OF 1000, OF 1010, OF 1010 R sowie MFK 700 und MFKC 700. Der SA-LR 32 wird mit OF 900, OF 1000, OF 1010 und OF 1400 im Lochreihensystem FS-LR32 verwendet.
Sind Führungsstangen im Lieferumfang enthalten?
Der SA-OF 1010/MFK wird mit Führungsstangen geliefert. Die Ausführungen SA-OF 1400 und SA-OF 2200 werden ohne Stangen ausgeliefert. Für den SA-OF 2200 ist die Stange ST-OF 2200/2 separat erhältlich.
Lässt sich ein Absaugschlauch am Seitenanschlag anschließen?
Die Ausführungen SA-OF 1400 und SA-OF 2200 verfügen über eine Absaughaube, die einen Schlauchanschluss unterhalb des Seitenanschlages ermöglicht. Beim SA-OF 1010/MFK ist der passende Absaugadapter im OF 1010 Zubehör-Systainer enthalten.
Wofür wird der SA-LR 32 verwendet?
Der SA-LR 32 ist Teil des Lochreihensystems LR 32 und richtet die Führungsschiene FS 2424/2-LR 32 parallel zur Werkstückkante aus. Damit lassen sich Lochreihen im 32 mm Abstand sowie Bohrungen für Beschläge wie Topfbänder präzise herstellen.
Wie genau lässt sich der Seitenanschlag einstellen?
Alle Ausführungen verfügen über eine Feineinstellung für präzises Nachjustieren. Der SA-LR 32 erlaubt über den Nonius eine Einstellung im Zehntelmillimeterbereich.
Jetzt den passenden Festool Seitenanschlag für die eigene Oberfräse online bestellen.
